Huwin 은 초고주파 엔지니어링 경험과 특허 기술을 바탕으로 고주파 신호 전송 컨넥터, 케이블, PCB 의 고정밀 측정과
이를 위한 Test Fixture 설계/측정 및 컨설팅 서비스를 제공합니다.
측정/ 컨설팅 서비스 항목
- 900Hz~50GHz 4-port Network Parameter 측정(SYZ-Parameters)
- TDR Impedance : rise time(min) 8.92ps , resolution (er=1, min) 1.3mm

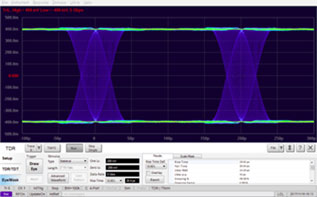

- Eye Diagram data rate (max) : 40 Gb/s
- Multi-Port Differential Signal Path Insertion/Return Loss/Cross-talk/ Diff.-to-Comm. Transition 측정
- 측정 Test Fixture Deembedding 위한 Test Kit 및 Deembedding Software 지원
- 고속 신호 전송 Interconnection 특성 측정 및 최적화 Guide 지원
보유 측정 장비 : EM-ISight-ER
EM-ISight-ER

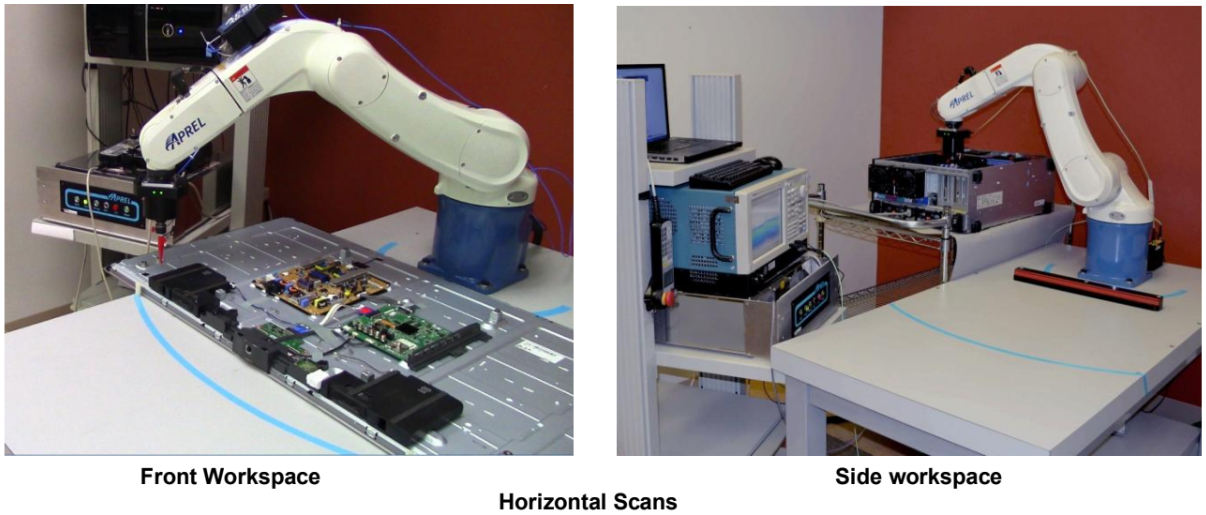

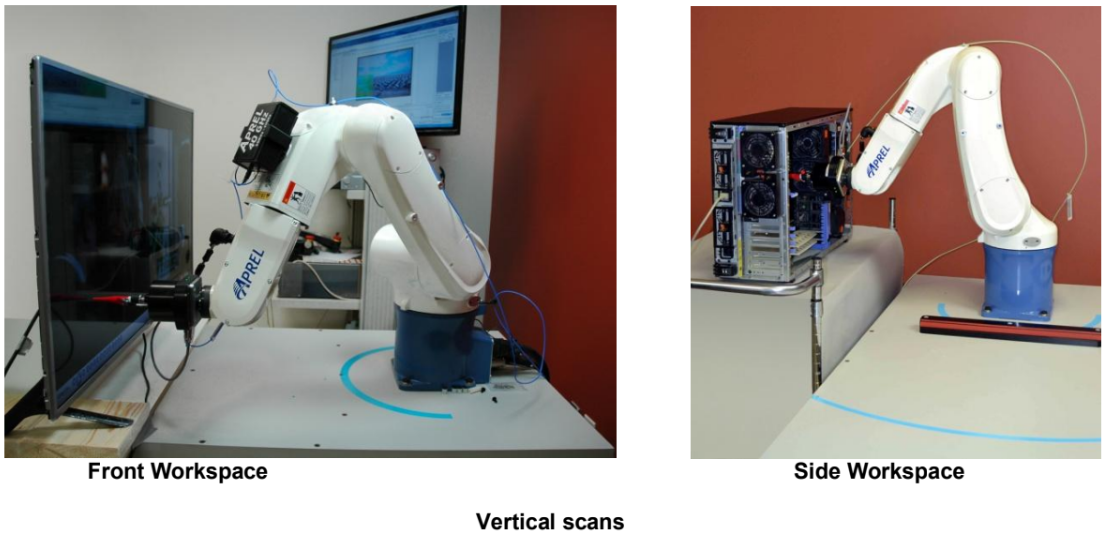

Electromagnetic Scanning System Extended Reach Model
보유 측정 장비 : N9322C

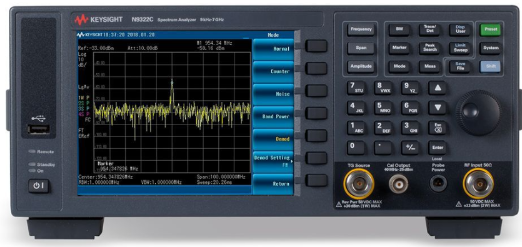

Spectrum Analyzer N9322C
- Keysight 사의 Spectrum Analyzer
-
9 kHz to 7 GHz frequency range
10 Hz to 3 MHz resolution bandwidth - Power measurements made easy
- ASK/FSK demodulation analysis
- More stimulus/response measurements covered
보유 측정 장비 : N5225B
- Keysight 사의 PNA Microwave Network Analyzer
-
N5225B-405 4-port with second source, configurable test set,
reference mixer switch, low frequency extension - Enhanced Time Domain Analysis with TDR
- Rugged phase-stable cable
- DC to 50 GHz 2.4 mm E-Calibration module

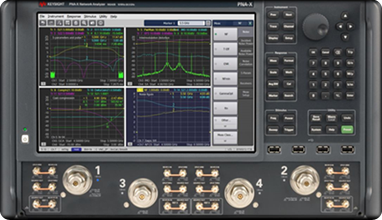

PNA Microwave Network Analyzer N5225B
측정 사례
- USB3.1 C-Type Connector (Super Speed Plus, 10Gbps) Compliance Test
- 자동차용 이더넷 통신 와이어링, 커넥터 (TC2, TC9)
- PCI Express Interface (~Gen5) 전송 특성
- High Speed FPC/FFC Connector
- COM(Computer on Module) Express Interface 전송 특성
- B2B, B2C Connector/Cable
- High Speed Ethernet Interface
Enhanced TDR, Advanced Waveform 측정
-

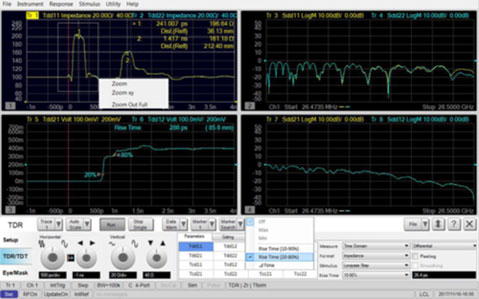

- TDR/TDT
-
single-ended, differential, and mode conversion 에 대한
Time domain impedance 및 TDT
-

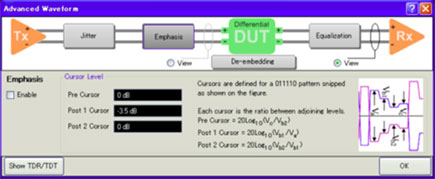

- Advanced Waveform
- Gbps 급 고속 디지털 채널 링크에 대한 최적의 emphasis 와 equalization 셋팅 값을 찾기 위한 파형 조건 테스트
Deembedding
- 디임베딩을 위한 테스트픽스처 추출방법에 대한 특허 보유
- 기존 디임베딩 방법의 정확도를 개선한 정밀한 디임베딩 결과 제공
